적용범위 :

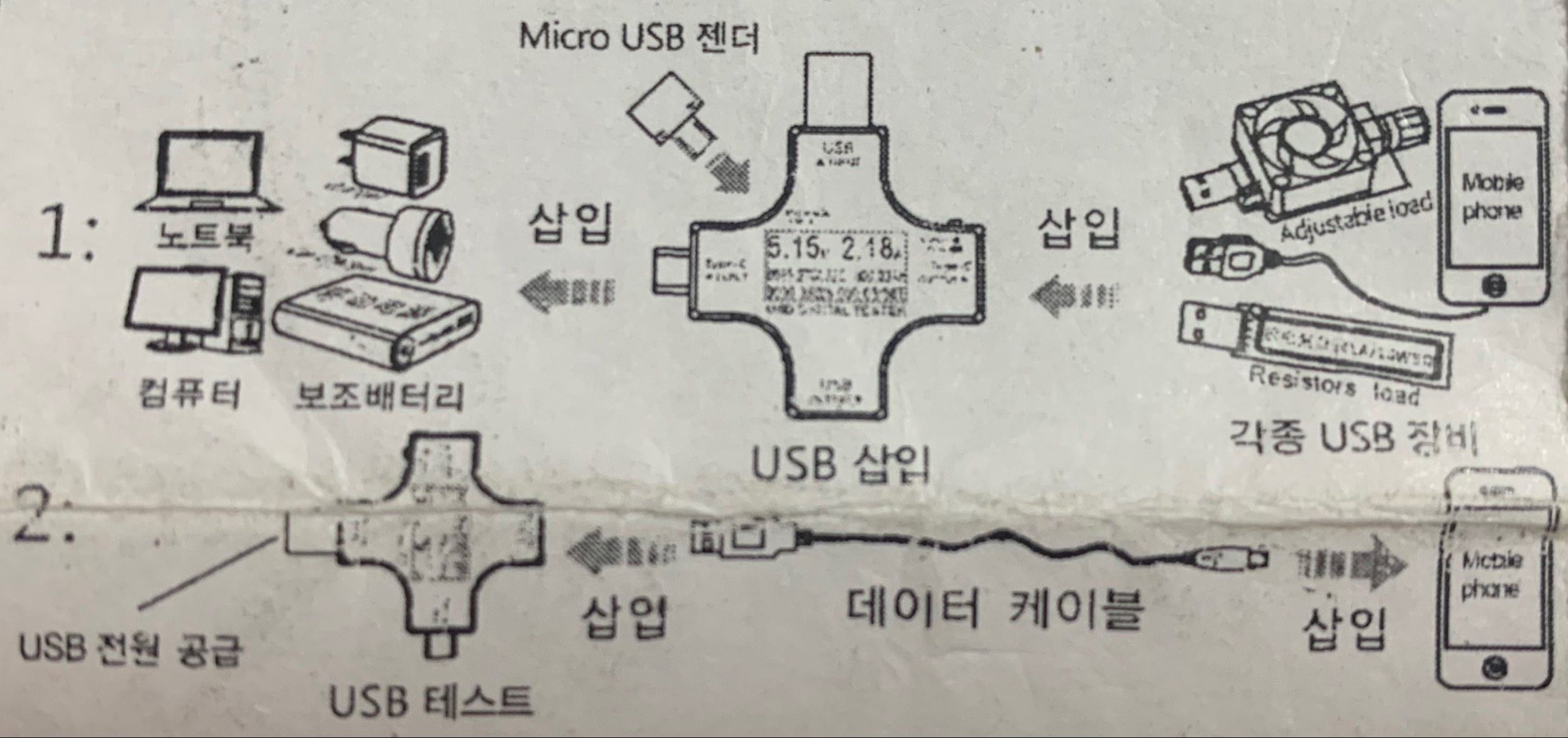

위의 그림2와 같이 직류전원(컴퓨터 USB포트, USB아답터, 충전기, 보조 배터리 등)과 부하를 데이터 케이블로 연결한 다음, 다른 데이터 케이블로 교체 후 테스트기에 이전 보다 더 큰 전류값이 표시되면 데이터 케이블의 품질이 더 좋으며 충전속도가 더 빠릅니다.
충전항목:
전압, 전류, 용량 전력, 부하 임피던스, D+/D- 전압, 충전시간, 온도 등
지원 프로토콜 :
Qualcomm QC3.0 & 2.0, USB-PD, USB-BC1.2, Apple 2.4A 등
입/출력 지원포트 :
USB Type-A, USB Type-C, USB Micro 5-pin
사용법 :
(1) 버튼을 짧게 클릭하면 화면의 표시내용이 변경됩니다. 버튼을 길게 누르면 용량 및 기타 데이터 값을 0으로 초기화할 수 있습니다.
(2) 메인 화면에서 버튼을 연속 5회 클릭하면 완충 시 자동으로 전원이 꺼지는 기능과 시간을 설정 할 수 있습니다.
(메인 화면에서 버튼을 5회 연속 클릭하면 화면 오른쪽 하단에 문자가 반짝이고 이때 1회 혹은 2회 연속 버튼을 눌러서 "AO../OFF/1-24H"를 선택 할 수 있습니다. 반짝임이 멈추면 시스템은 자동으로 현재 설정을 저장합니다.)
(3) 버튼을 연속 6회 누르면 중국어/영어언어 표시가 교체됩니다.
(4) 구성된 Micro USB 젠더는 Micro USB INPUT에 삽입하여, Type-C INPUT 과 USB OUTPUT을 연결해 측정을 도와추는 'OTG 젠더' 입니다.
버튼사용법과 용량, 전력, 시간 등 데이터값 0으로 삭제하기 :
(1) 메인 화면에서 버튼을 길게 누르면 용량, 전력, 시간 등 모든 데이터가 0으로 초기화됩니다.(mAh Wh,00:00:00)
(2) 버튼을 연속 2회 클릭하면 용량 데이터가 0으로 초기화 됩니다. (mAh)
(3) 버튼을 연속 3회 클릭하면 전력 데이터가 0으로 초기화 됩니다. (Wh)
(4) 버튼을 연속 4회 클릭하면 시간이 0으로 초기화 됩니다.(00:00:00)
(5) 버튼을 5회 연속 클릭하면 완충 시 전원이 자동으로 꺼지는 기능이나 꺼지는 타이밍을 설정 할 수 있습니다.
(6) 버튼을 6회 연속 클릭하면 중국어/영어 언어표시가 교체 됩니다.
완충 시 자동으로 꺼지는 기능과 꺼지는 시간 설정하기 :
표시내용 설명:
- AO. 모드: 완종 시 전원 끄기 상태
- OFF 모드: 완충 시 자동으로 꺼지는 기능끔
- 1~24 모드: 꺼지는 시간 카운트 다운 설정
(1) 메인 화면에서 버튼을 5회 연속 클릭하면 충전 증 꺼지는 타이밍을 설정할 수 있습니다. 메인 화면에서 버튼을 5회연속 클릭하면 화면 오른쪽 하단에 문자 OFF가 반짝이고 이때 1회 짧게 클릭하면 반짝이는 문자가 24:00으로 변경됩니다. 다시 짧게 클릭하면 23:00, 22:00 ... 1:00, 나중에 OFF, A0 ..로 순환하며 표시됩니다. 반짝일 때 1회혹은 2회 연속 클릭하면 수치가 증가하거나 감소 하고, 증가하거나 감소될 때 버튼을 길게 누르면 연속으로 시간이증가하거나 감소합니다. 수치를 설정하고 잠시 기다리면 문자 반짝임이 멈추고 스피커에서 삑~ 하는 소리와 함께설정된 내용을 저장합니다. 다음 번에 테스트기에 전류가 흐르면 타이밍을 카운트 다운하고 00 되면 스피커에서삑~ 소리가 나여 자동으로 전류를 차단하고 충전을 중단하여 설비를 보호하고 과잉 충전을 방지합니다.
(2) AO..스마트 꺼짐모드로 설정하면 시스템은 2W이하의 전력을 1 시간 동안 지속적으로 실시간 모니터링하고 계산하여 충전중인 설비가 완충 되었는지 여부를 판단하고 전류를 차단합니다. 이 기능을 이용하여 안전하게 야간이나 차량에서의 충전을 할 수 있습니다.
-------------------------------------------------------------------------------------------------------
CLEVER CUT-02 Digital USB TESTER
스마트기기의 정밀한 측정을 위한 USB 전압/전류 테스터기 사용설명서입니다.
